ใช้เอกสารอ้างอิงการเลือก C058 นี้เพื่อตรวจสอบข้อต่อกล่องไม้อัดและเลือกการตกแต่งพื้นผิว C058 คือคลิปมาตรฐานกว้าง 35 มม. หนา 1.5 มม. สำหรับแผง 8 มม. ที่เข้ากันได้ เป็น C058 มาตรฐานเดียวกันกับที่นำเสนอในหน้าผลิตภัณฑ์ที่เชื่อมโยงกันซึ่งเคลือบสังกะสีและเคลือบสีดำด้านล่าง
| รุ่น | การใช้งานแผง / ความกว้างคลิป | เปิดข้อกำหนดการตกแต่ง |
|---|---|---|
| C058 | 8 มม. / 35 มม. | เคลือบสังกะสี (สีเงิน) |
| C058 | 8 มม. / 35 มม. | เคลือบสีดำแบบอิเล็กโทรโฟเรติก (e-coat) |
ทั้งสองรุ่นใช้แผ่นหนา 1.5 มม. ตรวจสอบข้อต่อแผงทั้งหมด ไม่ใช่แค่ความหนาของแผงเท่านั้นภาพรวมรุ่น C057 | ภาพรวมรุ่น C058.
| ข้อกำหนด | C058 |
|---|---|
| วัสดุ | เหล็กกล้าคาร์บอนเกรด 50 (เกรดจีน 50 / 50#) |
| ความกว้างมาตรฐาน | 35 มม. |
| ความหนาแผ่น | 1.5 มม. |

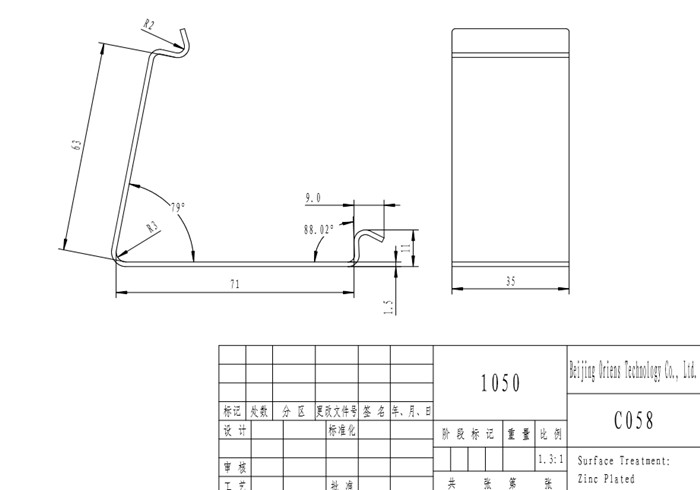

| ขนาดโปรไฟล์ตามแบบ | 71 มม. และ 63 มม.; ดูแบบ |
| การใช้งานแผง | แผงไม้/ไม้อัด 8 มม.; ตรวจสอบความพอดีของข้อต่อทั้งหมด |
| การอบชุบด้วยความร้อน | อบชุบด้วยความร้อนเพื่อการทำงานแบบสปริง; 42-46 HRC |
| การตกแต่งที่จัดหาให้ในหน้านี้ | เคลือบสังกะสี (สีเงิน) หรือเคลือบสีดำแบบอิเล็กโทรโฟเรติก (e-coat) |
| น้ำหนักอ้างอิงต่อหน่วย | 68 กรัม |
ขนาดโปรไฟล์เป็นข้อมูลอ้างอิงตามแบบ ไม่ใช่ข้อกำหนดความยาว x ความกว้าง x ความสูงโดยรวม ความหนาของแผงเพียงอย่างเดียวไม่สามารถกำหนดความพอดีได้: ตรวจสอบขอบแผงทั้งหมดและข้อต่อที่ประกบกันด้วยตัวอย่างก่อนสั่งซื้อ

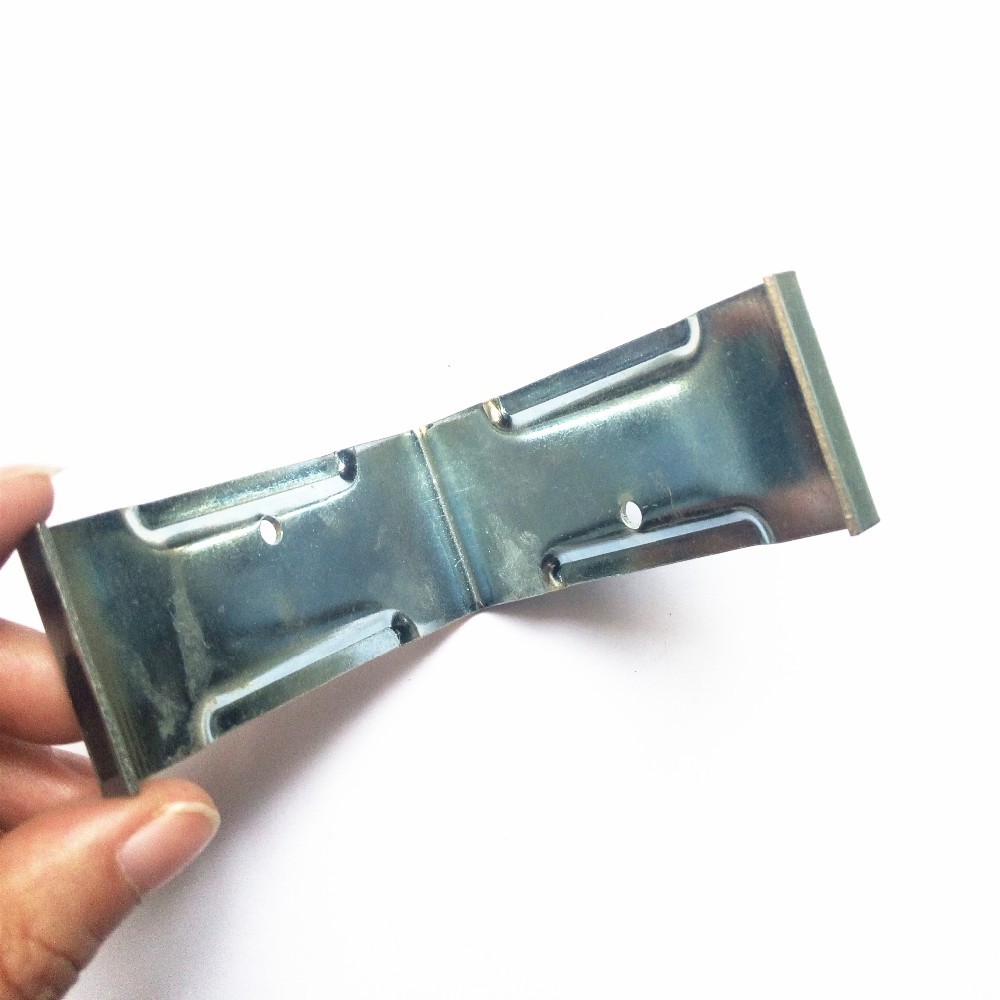

เคลือบสังกะสี (สีเงิน) หรือเคลือบสีดำแบบอิเล็กโทรโฟเรติก (e-coat) ความหนาของการเคลือบสังกะสีอย่างน้อย 5 ไมโครเมตร; ความหนาของการเคลือบสีดำแบบ e-coat อย่างน้อย 25 ไมโครเมตร เลือกการตกแต่งที่ต้องการเมื่อขอใบเสนอราคา ประสิทธิภาพการป้องกันการกัดกร่อนขึ้นอยู่กับสภาพแวดล้อม การจัดการ และสภาพการเคลือบ ความหนาของการเคลือบไม่ใช่การจัดอันดับชั่วโมงการทดสอบละอองเกลือหรืออายุการใช้งานในทะเลที่รับประกัน
การติดตั้งด้วยมือไม่ได้หมายความว่าสามารถถอดออกได้โดยไม่ต้องใช้เครื่องมือ ปริมาณและระยะห่างของคลิปขึ้นอยู่กับการออกแบบกล่องทั้งหมดและข้อกำหนดในการขนส่ง
| ข้อกำหนดการบรรจุ | C058 |
|---|---|
| จำนวนต่อกล่อง | 250 ชิ้น |
| น้ำหนักกล่อง | 17 กก. รวมกล่อง |
| ขนาดกล่อง | 490 x 240 x 170 มม. |
| สั่งซื้อ 500 ชิ้นต่อรุ่น | 2 กล่อง; 34 กก. รวมกล่อง; 0.039984 ลบ.ม. |
ข้อกำหนดกล่องเหล่านี้ใช้กับคลิปมาตรฐานทั้งแบบเคลือบสังกะสีและเคลือบสีดำแบบ e-coat ตัวเลขการขนส่งด้านบนไม่รวมพาเลทเพิ่มเติมหรือบรรจุภัณฑ์ภายนอก การคำนวณการขนส่ง C058 ใช้การยืนยันน้ำหนักกล่องรวม 17 กก.; 68 กรัม คือน้ำหนักอ้างอิงต่อหน่วย

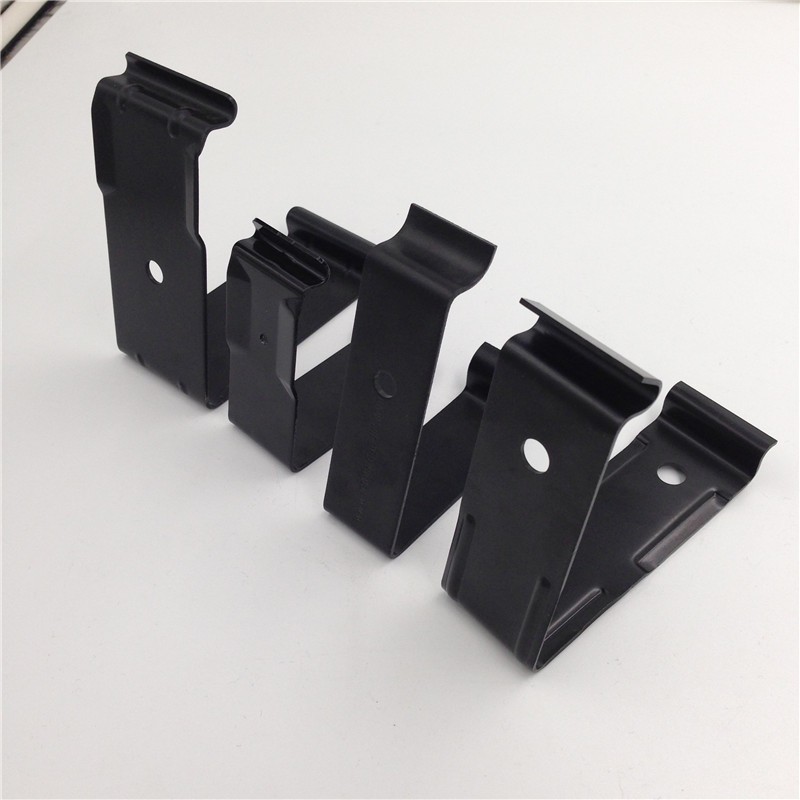

รูปภาพแกลเลอรีอาจแสดงการออกแบบคลิปอื่น ๆ หรือตัวอย่างที่เคลือบสี ผงนี้ระบุขนาดมาตรฐาน C058 และการตกแต่งที่กล่าวถึงข้างต้น; ตัวอย่างสีไม่ได้ระบุว่าเป็นสีดำแบบ e-coat
แท่งงัดคลิปกล่อง - สอดเครื่องมือเข้าไปในช่องคลิปเพื่อปลดคลิป
คลิป C057 สำหรับแผง 13 มม. | คลิป C058 สำหรับแผง 8 มม. | กลุ่มผลิตภัณฑ์คลิปกล่อง | คู่มือวิดีโอการประกอบกล่อง
ORIENS จัดหาคลิป บานพับ และฮาร์ดแวร์ที่เกี่ยวข้อง กล่องไม้และถุงบรรจุภัณฑ์ไม่รวมอยู่ด้วย สามารถหารือเกี่ยวกับการช่วยเหลือในการจัดหาแยกต่างหาก บริษัทก่อตั้งขึ้นในปี 2009 และผู้ก่อตั้งได้ทำงานในธุรกิจการค้าระหว่างประเทศมาตั้งแต่ปี 1998 ISO 9001:2015 หมายถึงระบบการจัดการคุณภาพของโรงงานผลิตภายในขอบเขตที่เกี่ยวข้อง ไม่ใช่การรับรองคลิปเหล่านี้
สำหรับการตรวจสอบความพอดีและใบเสนอราคา โปรดส่งรุ่น การตกแต่ง ปริมาณ และแบบข้อต่อกล่องมาที่sales@oriensmetal.com.
