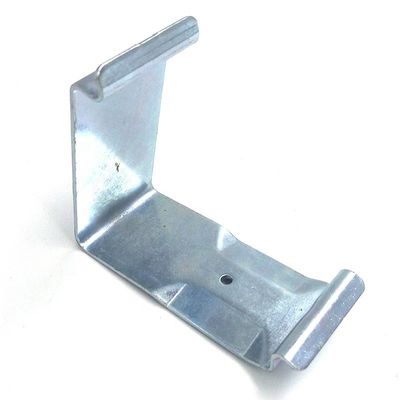

เลือก C058 สำหรับรอยต่อแผงไม้หรือไม้อัดที่เข้ากันได้ขนาด 8 มม. รุ่นนี้กว้าง 35 มม. และหนา 1.5 มม. มีตัวเลือกการชุบสังกะสีหรือเคลือบสีดำแบบอิเล็กโทรโฟเรติก เลือกการเคลือบด้านล่าง จากนั้นยืนยันความพอดีของรอยต่อทั้งหมดด้วยตัวอย่าง
| รุ่น | การใช้งานแผง / ความกว้างคลิป | เปิดข้อกำหนดการเคลือบ |
|---|---|---|
| C058 | 8 มม. / 35 มม. | ชุบสังกะสี (สีเงิน) |
| C058 | 8 มม. / 35 มม. | เคลือบสีดำแบบอิเล็กโทรโฟเรติก (e-coat) |
ทั้งสองรุ่นใช้แผ่นหนา 1.5 มม. ตรวจสอบรอยต่อแผงทั้งหมด ไม่ใช่แค่ความหนาของแผงภาพรวมรุ่น C057 | ภาพรวมรุ่น C058.
| ข้อมูลจำเพาะ | C058 |
|---|---|
| วัสดุ | เหล็กคาร์บอนเกรด 50 (เกรดจีน 50 / 50#) |
| ความกว้างมาตรฐาน | 35 มม. |
| ความหนาแผ่น | 1.5 มม. |

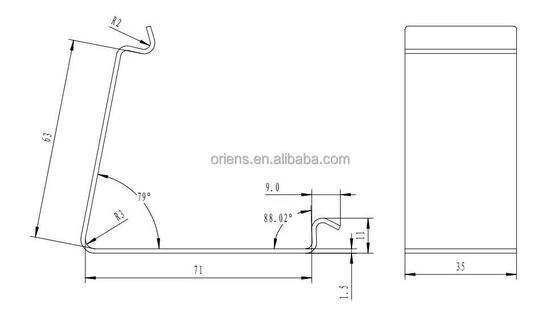

| ขนาดโปรไฟล์การวาด | 71 มม. และ 63 มม.; ดูภาพวาด |
| การใช้งานแผง | แผงไม้/ไม้อัด 8 มม.; ตรวจสอบความพอดีของรอยต่อทั้งหมด |
| การอบชุบ | อบชุบเพื่อการทำงานแบบสปริง; 42-46 HRC |
| การเคลือบที่จัดหาให้ในหน้านี้ | ชุบสังกะสี (สีเงิน) หรือเคลือบสีดำแบบอิเล็กโทรโฟเรติก (e-coat) |
| น้ำหนักต่อหน่วยอ้างอิง | 68 กรัม |
ขนาดโปรไฟล์เป็นการอ้างอิงการวาด ไม่ใช่ข้อกำหนดความยาว x ความกว้าง x ความสูงโดยรวม ความหนาของแผงเพียงอย่างเดียวไม่สามารถกำหนดความพอดีได้: ตรวจสอบขอบแผงทั้งหมดและรอยต่อที่ประกบด้วยตัวอย่างก่อนสั่งซื้อ
ชุบสังกะสี (สีเงิน) หรือเคลือบสีดำแบบอิเล็กโทรโฟเรติก (e-coat) ความหนาของการเคลือบสังกะสีอย่างน้อย 5 ไมโครเมตร ความหนาของ e-coat สีดำอย่างน้อย 25 ไมโครเมตร เลือกการเคลือบที่ต้องการเมื่อขอใบเสนอราคา ประสิทธิภาพการป้องกันการกัดกร่อนขึ้นอยู่กับสภาพแวดล้อม การจัดการ และสภาพการเคลือบ ความหนาของการเคลือบไม่ใช่การจัดอันดับชั่วโมงการทดสอบละอองเกลือ หรืออายุการใช้งานในทะเลที่รับประกัน

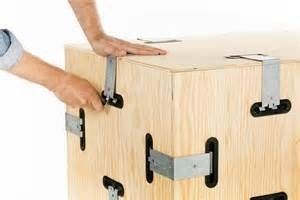

การติดตั้งด้วยมือไม่ได้หมายความว่าสามารถถอดออกได้โดยไม่ต้องใช้เครื่องมือ ปริมาณและระยะห่างของคลิปขึ้นอยู่กับการออกแบบกล่องทั้งหมดและข้อกำหนดในการขนส่ง
| ข้อกำหนดการบรรจุ | C058 |
|---|---|
| จำนวนต่อกล่อง | 250 ชิ้น |
| น้ำหนักกล่อง | 17 กก. รวมกล่อง |
| ขนาดกล่อง | 490 x 240 x 170 มม. |
| คำสั่งซื้อ 500 ชิ้นต่อรุ่น | 2 กล่อง; 34 กก. รวมกล่อง; 0.039984 ลบ.ม. |
ข้อกำหนดกล่องเหล่านี้ใช้ได้กับคลิปมาตรฐานทั้งแบบชุบสังกะสีและเคลือบสีดำแบบ e-coat ตัวเลขการขนส่งข้างต้นไม่รวมพาเลทเพิ่มเติมหรือบรรจุภัณฑ์ภายนอก การคำนวณการขนส่ง C058 ใช้การยืนยันน้ำหนักกล่องรวม 17 กก.; 68 กรัมเป็นน้ำหนักต่อหน่วยอ้างอิง

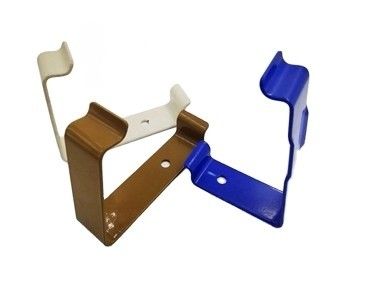

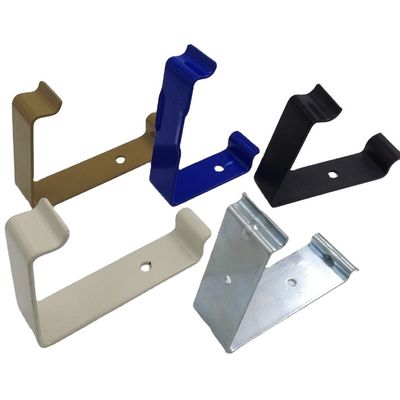

ภาพแกลเลอรีอาจแสดงการออกแบบคลิปอื่น ๆ หรือตัวอย่างเคลือบสี ตัวหน้านี้ระบุขนาดมาตรฐาน C058 และการเคลือบที่ระบุไว้ข้างต้น ตัวอย่างสีไม่ได้ระบุว่าเป็น e-coat สีดำ
แท่งงัดสำหรับถอดคลิปล่อง - สอดเครื่องมือเข้าไปในช่องคลิปเพื่อปลดคลิป
คลิป C057 สำหรับแผง 13 มม. | คลิป C058 สำหรับแผง 8 มม. | กลุ่มผลิตภัณฑ์คลิปล่อง | คู่มือวิดีโอการประกอบกล่อง
ORIENS จัดหาคลิป บานพับ และฮาร์ดแวร์ที่เกี่ยวข้อง กล่องไม้และถุงบรรจุภัณฑ์ไม่รวมอยู่ด้วย สามารถหารือเกี่ยวกับการช่วยเหลือในการจัดหาแยกต่างหาก บริษัทก่อตั้งขึ้นในปี 2552 และผู้ก่อตั้งได้ทำงานด้านการค้าระหว่างประเทศมาตั้งแต่ปี 2541 ISO 9001:2015 หมายถึงระบบการจัดการคุณภาพของโรงงานผลิตภายในขอบเขตที่เกี่ยวข้อง ไม่ใช่การรับรองคลิปเหล่านี้
สำหรับการตรวจสอบความพอดีและใบเสนอราคา โปรดส่งรุ่น การเคลือบ ปริมาณ และภาพวาดรอยต่อกล่องมาที่sales@oriensmetal.com.
